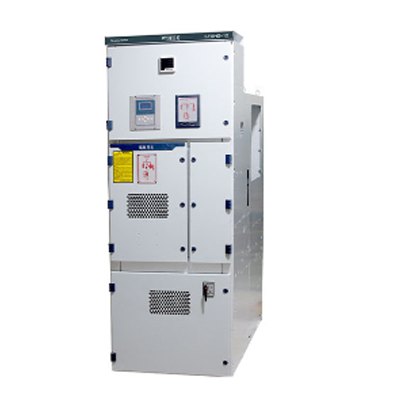

產品簡介 : 手車式消弧柜、手車式消弧消諧柜、中置式手車消弧柜、KYN28消弧柜手車手車是開關柜的核心部件，用鋼板彎焊接成，底部裝有四只滾輪，能水平方向移動，還裝有接地觸頭，導向裝置，鎖定機構及手車進出手搖機構裝置。

產品詳情

概述

手車式消弧柜、手車式消弧消諧柜、中置式手車消弧柜、KYN28 消弧柜手車手車是開關柜的核部件，用鋼板查焊接成，底部裝有四只滾輪，能水平方向移動，還裝有接地觸頭,導向裝置，鎖定機構及手車進出手搖機構裝置。手車內設有·限流熔斷器XRNT1-永磁接觸器J7C·電壓互感器 JDZJ-REL-R7L互感器保護熔斷器 XRNP1-組合式過電壓保護 TBP-10,是我公司自主研發產品,隨著我國對城市及農村電網的大規模技術改造，城市、農村的配電網向電纜化發展，系統對地電容電流在逐漸增大，弧光接地過電壓問題也日益嚴重起來。為了解決上述問題，不少電網采用了諧振接地方式，即在電網中性點裝設消弧線圈，當系統發生單相弧光接地時，利用消弧線圈產生的感性電流對故障點電容電流進行補償，使流經故障點殘流減小，從而達到自然熄弧。運行經驗表明，雖然消弧線圈對抑制間歇性弧光接地電壓有一定作用，但在使用中也發現消弧線圈存在的一些問題:

(1)由于電網運行方式的多樣化及弧光接地點的隨機性，消弧線圈要對電容電流進行有效補償確有難度，且消弧線圈僅僅補償了工頻電容電流，而實際通過接地點的電流不僅有工頻電容電流，而且包含大量的高頻電流及阻性電流，嚴重時僅高頻電流及陽性電流就可以維

持電弧的持續燃燒。(2)當電網發生斷線、非全相、同桿線路的電容合等非接地故障，使電網的不對稱電壓升高，可能導致消弧線圈的自動調節控制器誤判電網發生接地而動作，這時將會在電網中產生很高的中性點位移電壓，造成系統中一相或兩相電壓升高很多，以數損壞電網仲的其它設備。

產品作用

消弧及過電壓保護裝置(簡稱KWX)，是為了迅速消除中性點非直接接地系統弧光接地給電器設備帶來的危害而研制的產品。裝置主要由三相組合式過電壓保護器 DCB、可分相控制的高壓真空接觸器JZ、微機控制器、高壓限流熔斷器組件FU 及帶有輔助二次繞組的電壓互感器 PT等組成。

技術參數
